怎样选择喀嗒声/噼噗声抑制器

   日期:2010-03-18     来源:互联网

怎样选择喀嗒声/噼噗声抑制器

l 引言
  喀嗒声/噼噗声抑制器是在设计后期可添加到系统的独立器件,用于消除喀嗒/噼噗声,无需更改原设计。MAX9890和MAX9892两款器件则是针对消除耳机播放系统的喀嗒/噼噗声而设计的。采用不同方案,能够解决设计中不同时间、不同来源产生的喀嗒,噼噗声问题。

2 MAX9890串联开关方案

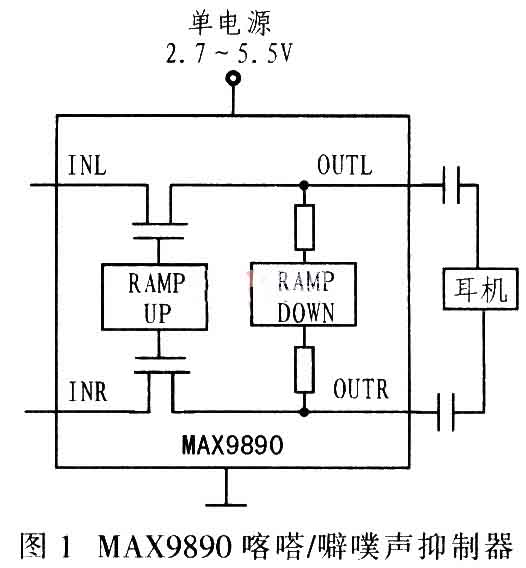

  MAX9890只能消除输出耦合电容引起的喀嗒/噼噗,许多耳机播放系统通过隔直流电容将耳机放大器耦合到传感器,这些系统中,主要的喀嗒/噼噗声来源是耦合电容在开启和关断时的充、放电。耦合电容的容值通常在100~330μF,电容充电产生的“噼噗声”非常强。图1为MAX9890喀嗒/噼噗声抑制器。

  为了解决耦合电容产生的喀嗒/噼噗声问题,MAX9890将控制电容缓慢地充电、放电,频率低于音频频带。为了达到这一目标,MAX9890放置在放大器和耦合电容之间,开启时,器件通过两个开关缓慢地将耳机放大器的直流偏置作用到电容上。关断时,通过电阻缓慢地对耦合电容进行放电。
  MAX9890这种串联开关的方案对于抑制耦合电容产生的喀嗒/噼噗声非常有效,但对其他原因造成的喀嗒/噼噗声却毫无作用。此外,这种方案假设耦合电容输出侧的耳机对地阻抗较低。而对于负载典型值大于10 kΩ的线出设计,这种设计不是非常有效。

3 MAX9892旁路模式

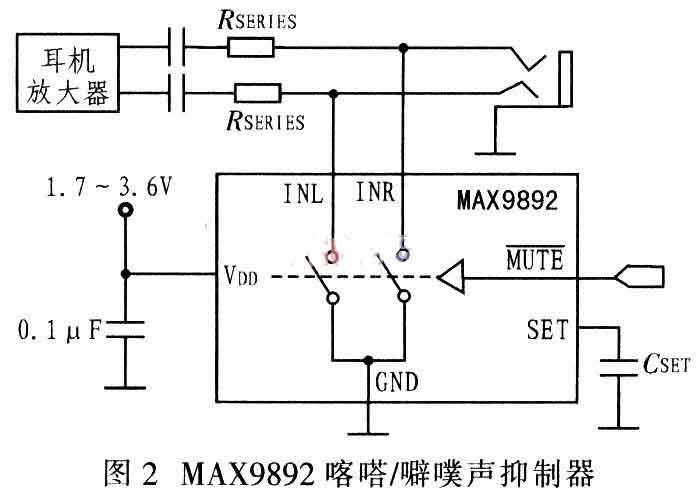

  如果喀嗒/噼噗声的来源不是输出耦合电容,或者采用线出输出,比较理想的解决方案是MAX9892。MAX9892在每路输出与地之间放置一个开关,在上电和断电瞬间开关将对地导通。开关闭合时,输出将完全进入静音状态,消除了所有喀嗒声和噼噗声,如图2所示。

  为了提供足够的衰减度,MAX9892需在放大器和插座之间串联一只电阻,该电阻与MAX9892的开关一起构成输出端的分压器,衰减放大器产生的喀嗒声和噼噗声。喀嗒声和噼噗声结束后,禁止MAx9892,不再对输出信号有任何作用。

4 结论
  能够抑制设计中可闻噪声的器件有很多,其功能各不相同,每款器件并非对任何噪声抑制应用都理想。在选择喀嗒/噼噗声抑制器时,需根据一些基本问题确定哪些器件最合适,例如:耳机负载是否符合要求?耦合电容是否是系统中产生喀嗒声和噼噗声的唯一来源?如果对这两个问题的回答是肯定的,那么选择MAX9890可理想地消除喀嗒声和噼噗声;否则,MAX9892将是解决喀嗒/噼噗声问题的最佳方案。
