1、概述
CH454 是数码管显示驱动和键盘扫描控制芯片。CH454内置时钟振荡电路，可以动态驱动8 只16段的数码管或者128 只LED，支持11 段、14 段、16 段×8 以及17 段×7 等;同时还可以进行64 键的键盘扫描;CH454 通过2 线串行接口与单片机等交换数据。
2、特点
2.1. 显示驱动
● 内置电流驱动级，段电流不小于20mA，字电流不小于150mA。
● 动态显示扫描控制，直接驱动8 位16 段的数码管或者128 只发光管LED。
● 各数码管的数字独立闪烁控制，可选快慢两种闪烁速度。
● 通过占空比设定提供16 级亮度控制。
● 部分段位寻址，独立控制前64 个LED 或者各数码管的前8 个段的亮与灭。
● 扫描极限控制，支持1 到8 个数码管，只为有效数码管分配扫描时间。
● 可以选择字驱动输出极性，便于外部扩展驱动电压和电流。
2.1. 键盘控制
● 内置64 键键盘控制器，基于8×8 矩阵键盘扫描。
● 内置按键状态输入的下拉电阻，内置去抖动电路。
● 键盘中断输出，低电平有效。
● 提供按键释放标志位，可供查询按键按下与释放。
● 支持按键唤醒，处于低功耗节电状态中的CH454 可以被部分按键唤醒。
2.1. 其它杂项
● 两线串行接口，兼容I2C 总线，节约引脚。
● 内置时钟振荡电路，不需要外部提供时钟或者外接振荡元器件，更抗干扰。
● 支持低功耗睡眠，节约电能，可以被按键唤醒或者被命令操作唤醒。
● 采用SDIP-30 无铅封装，兼容RoHS。
3、封装

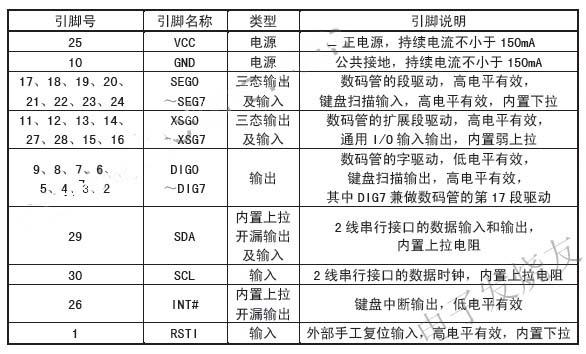

4、引脚
