热继电器测试仪主板自动测试系统的设计与应用

   日期:2012-07-24     来源:互联网

热继电器测试仪主板自动测试系统的设计与应用

热继电器测试仪主板测试的新方法,能够准确、快速、全面检测出主CPU板在生产过程中的产品质量问题,对继电保护装置主板自动测试系统软、硬件设计做了详细介绍。最后介绍了该测试系统的实际应用情况:

近年来,电力系统的发展,对热继电器测试仪硬件系统的可靠性要求越来越高,如何保证硬件系统的质量是我们急需解决的问题。热继电器测试仪主板是整个保护装置的核心,主CPU板多数是整套计算机系统、数据采集、开关量的输入及输出等集中于这一块印制板中。传统的人工测试,一方面测试效率低,另一方面很难全面、科学地检测出热继电器测试仪主板存在的质量问题。计算机技术、通信技术的迅速发展,使得以计算机为测试、控制中心的自动测试技术日益发展完善,在多个领域得到广泛应用。

本文所要提出的自动测试系统就是针对许继公司主流产品800系列热继电器测试仪的主CPU板而设计的。该CPU板以TI公司生产的32位TMS320C32 DSP芯片为核心,硬件回路构成主要有:CPU、存储器、数据采集回路、开关量输入和输出回路、通信回路、测频回路、硬件看门狗等,测试系统主要以这些硬件回路作为测试目标。自动测试系统能准确、全面地完成人工测试难以完成的测试任务,提高测试效率,保证产品质量。

测试系统硬件组成及工作原理

主板自动测试系统主要由控制平台(PC机)和测试装置组成。控制平台主要有PC机、模拟量输出卡(D/A卡)、开关量输入、输出卡、多串口通讯卡等组成。测试装置主要有电源插件、辅助测试插件、i贝4试机箱、被测试主板等组成。控制平台的模拟量输出卡的各路输出连接到被测主板的数据采集回路,控制平台的开关量输出卡各路输出连接到被测主板的开关量输入回路。控制平台的开关量输入卡各路输出连接到被测主板的开关量输出回路;控制软件控制模拟量输出卡输出交流电压量,施加到测试装置的被测试主板的数据采集回路上,被测主板把采集到的数据通过串口通讯回路传送到PC机,PC机对采集的数据进行智能的分析比较,判断各路数据采集回路是否合格。PC机的开关量输出卡对应连接到被测主板的开入回路,通过控制开关量输出卡的输出分别对被测主板施加激励量,由被测主板把回读的开入量数据通过串行通讯传给Pc机。判断开入回路是否合格。

热继电器测试仪系统采用分布式结构,使系统的工作分散到控制平台(上位机)和测试装置的被测主板(下位机)中,有助于实现信号的数据实时采集、处理以及系统的快速响应性能,整个过程构成闭环测试。

上位机主要完成通信、下发测试命令以及对被测点数据的统计分析、显示功能、测试报告的整理和打印等;下位机主要完成响应测试命令,并上送测试

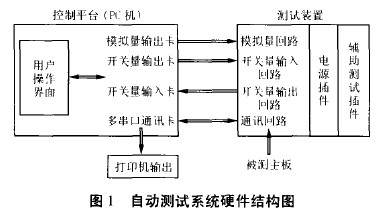

数据等功能。自动测试系统的硬件结构如图l所示。

热继电器测试仪硬件结构图
