北辰 光洋PLC以太网联网模块

   日期:2018-05-16     来源:中国工控网    评论:0
核心提示:BCNet-KYO采用模块化设计,不占用PLC编程口,即编程软件/上位机软件通过以太网对PLC数据监控的同时,触摸屏可以通过复用接口X2与PLC进行通讯。

产品描述:

BCNet-KYO是一款经济型的以太网通讯处理器,是为满足日益增多的工厂设备信息化需求(设备网络监控和生产管理)而设计,用于光洋PLC的以太网数据采集,非常方便构建生产管理系统。

BCNet-KYO采用模块化设计,不占用PLC编程口,即编程软件/上位机软件通过以太网对PLC数据监控的同时,触摸屏可以通过复用接口X2与PLC进行通讯。

BCNet-KYO功能:

1、安装在35mm的导轨上,COM1口直接连接至光洋PLC编程通讯口(RJ11),并扩展一个COM2口用于触摸屏通讯。BCNet-KYO可直接从PLC编程通讯口获取电源,也可外接24VDC电源。

2、集成WEB服务器,通过网页可设置设备参数和运行诊断,并设置登录保护密码,防止篡改配置数据。

3、支持光洋K协议、CCM2 HEX协议和CCM2 ASCII协议,对PLC编程口的协议类型和通讯参数自动识别,无需额外配置。

4、实现光洋PCL编程软件DirectSOFT的以太网通信功能,通过以太网实现程序的读出/写入(包括RUN中写入功能)/比对,可编程控制器运行监视等功能。

5、支持光洋ECOM/UDP以太网协议通信,支持上位机软件(KepWare OPC服务器等)以光洋的以太网驱动访问。

6、集成ModbusTCP服务器,支持FC1、FC2、FC3、FC5、FC15、FC6、FC16,Modbus数据区自动映射至光洋PLC的数据区。

7、采用ModbusTCP方式或ECOM/UDP协议,皆可实现高级语言(如VB、VC、C#等)编程,实现与光洋PLC的数据通讯,方便开发生产管理系统。

8、支持OPC通道的SCADA(上位组态软件)以OPC方式与光洋PLC通讯。

9、可实现编程软件DirectSOFT连接、ModbusTCP和ECOM/UDP连接,允许6台PC同时采集PLC数据,且连接协议方式任意使用。

10、支持用户侧通过以太网实现固件更新,免费提供集成更多功能的固件,一次购买硬件,永久升级。

典型应用:

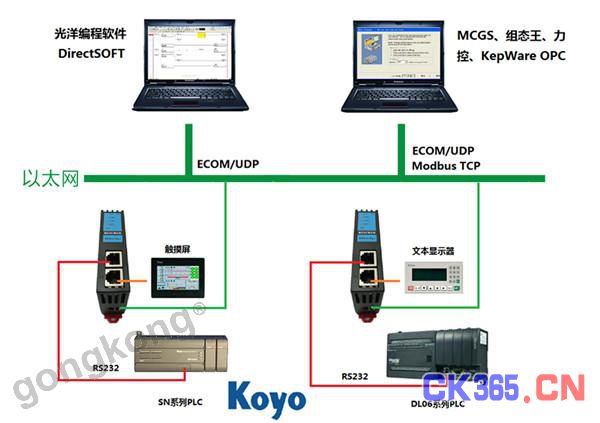

1、以太网编程、上位监控(MCGS、组态王、力控、KepWare OPC)、设备联网。





2、实现编程软件DirectSOFT与光洋SN系列PLC的通讯

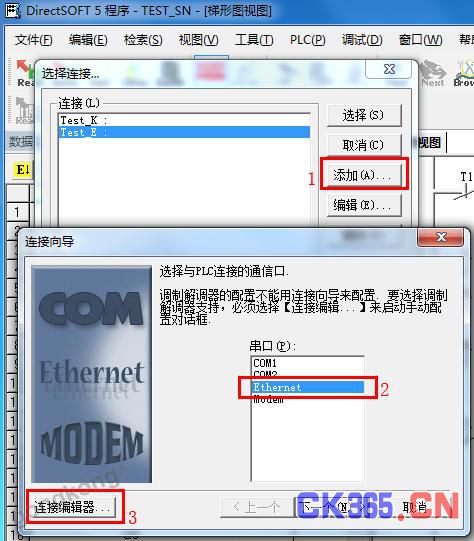

打开编程软件DirectSOFT所建立的工程,在选择连接中,如图点击配置;

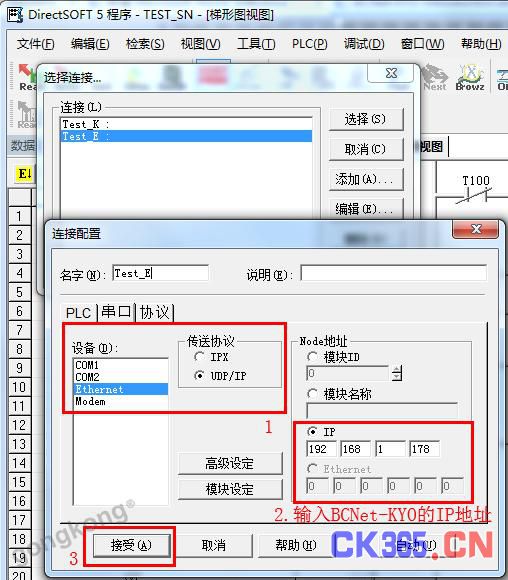

在“连接配置”中如下图配置后,即可和PLC建立连接;

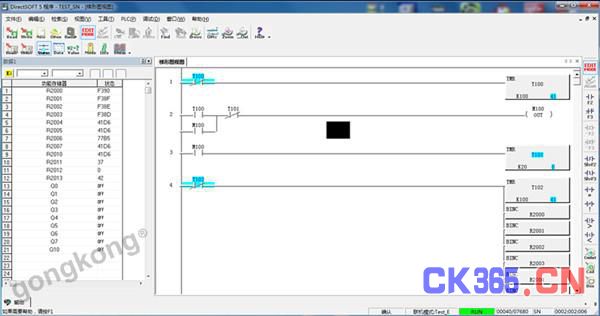

如下图是基于BCNet-KYO以太网通讯的实时PLC监视运行情况;

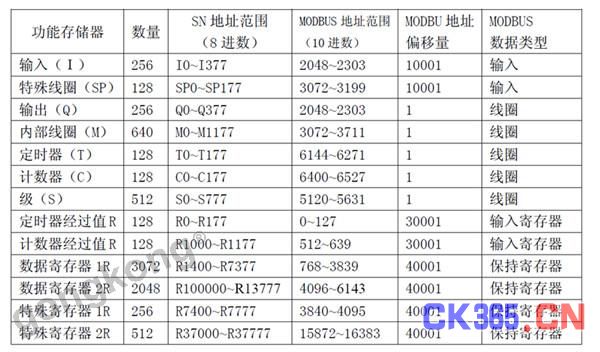

3、可对PLC实现ModbusTCP通讯,其对应的数据对应关系如下图;

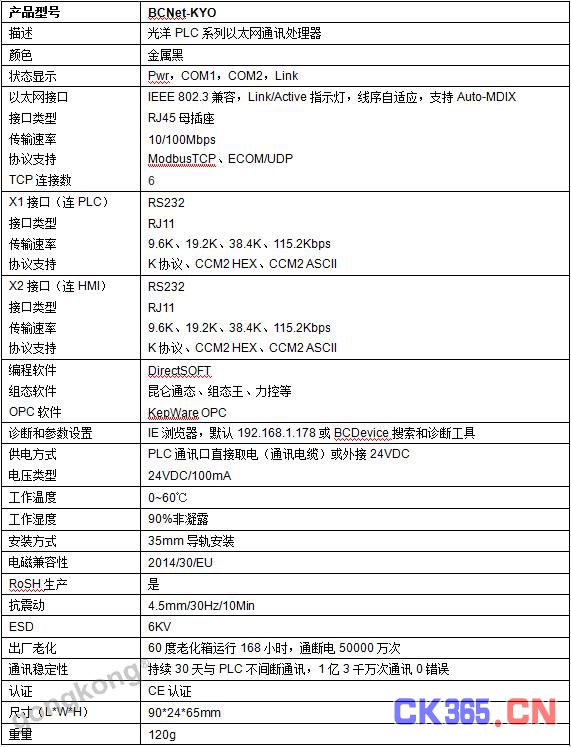

技术参数:





审核编辑(袁键灏)
