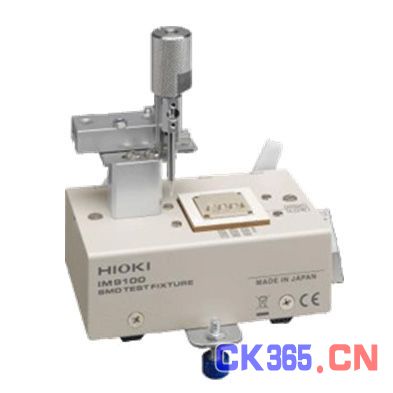

HIOKI推出4端子测试治具IM9100

报价:
面议

型号
上市时间
品牌



新品介绍


HIOKI此次推出这款可高精度4端子测量0402尺寸SMD的测试治具IM9100为世界首发。

随着智能手机的普及,电路板表面安装的元器件(SMD)越来越小,而IM9100就是能满足今后将成为主流测量的0402尺寸(0.4mm×0.2mm) 的SMD测量的产品。而且,由于是4端子结构,因此也能准确测量低电阻的SMD。另外IM9100设计为能和非常小的SMD轻松、正确的组合,这样不需要花费很多时间就能实现4端子的高精度测试。

IM9100可以安装在LCR测试仪主机上使用。



研发背景

现在,电路板表面安装的元器件(SMD)收到智能手机的市场趋势的影响,正不断的小型化。2010年前后1005尺寸(1mm×0.5mm)的SMD为主流,但是之后0603尺寸(0.6mm×0.3mm)就迅速普及,预计今后0402尺寸(0.4mm×0.2mm)将成为主流。

作为SMD的测量实例,若是元器件厂家,需要在产品开发中测量频率特性,并在生产过程中进行抽样检查。而且,若是使用SMD的家电厂家等的话,则必须进行 已交货的SMD交付检查和实际使用条件下的特性测量。这时,需要使用叫做SMD测试治具的测量治具。但是,因为0402尺寸在这之前至有2端子构造的治具,所以我们领先研发了针对0402尺寸的4端子结构的治具,提供了更高精度的测量。

主要用途

●电子元器件厂家中电子零部件的抽样检查和产品开发时的特性评估

●家电厂家中电子元器件的交货检查和性能测量

产品特点

1. 高精度测量的结构

为了降低治具的电极和被测物之间产生的接触电阻的影响,设计为4端子的测量。

测量对象为0402、0603、1005共3个尺寸。

2. 轻松、准确的测量细小SMD的结构

为了将和非常细小的SMD组合到治具中,需要花费不少功夫。这次发售的IM9100设计了每个SMD尺寸到测量探头的导向槽,是轻松、准确和SMD组合的构造。
