ADI推出双平衡混频器 LTC5552

报价:
面议

型号
上市时间
品牌



新品介绍

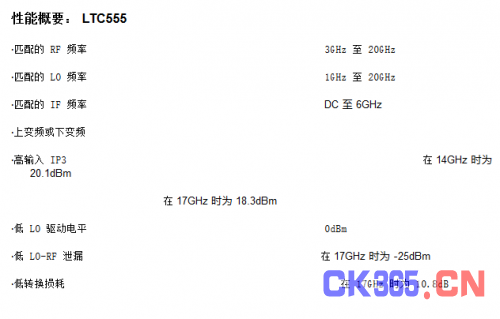

亚德诺半导体 (Analog Devices, Inc.,简称 ADI) 旗下凌力尔特公司 (Linear Technology Corporation) 推出双平衡混频器 LTC5552,该器件在 3GHz 至 20GHz 范围内提供同类最佳的带宽匹配能力。该混频器可用作上变频器或下变频器。由于其支持 DC 的差分 IF 端口使得 LO 在频率上接近于 RF,因此 LTC5552 特别适用于上变频应用。它的低 LO 至 RF 泄漏 (少于 –25dBm) 极大地减轻了外部滤波器所承受的负担。此外,这款混频器还拥有超卓的线性度:在 14GHz 为 20.1dBm IIP3,在 17GHz 为 18.3dBm IIP3。该器件集成了一个宽带 LO 缓冲器,仅需 0dBm 的驱动功率,并且实际上免除了一个外部高功率 LO 放大器电路。而且,LTC5552 还在其 RF 端口中集成了一个宽带平衡-不平衡变压器,因而允许在其规定的频率范围内执行单端 50Ω 匹配操作。所有这些特点最大限度减少了外部组件,简化了设计并实现非常小巧的解决方案尺寸。

LTC5552 极宽的带宽和极高的性能非常适合多种应用,包括 5G宽带无线业务、微波回程、卫星宽带无线电雷达系统、有源天线阵列、X 波段、Ku 波段和 Ka 波段收发器、RF 测试设备、频谱分析以及卫星通信。

LTC5552 采用纤巧型 12 引脚、3mm x 2mm 塑料 QFN 封装。该器件额定在 –40°C 至 105°C 外壳温度范围以支持扩展的环境工作温度。该混频器采用单 3.3V 电源供电,通常消耗 132mA 电源电流。此外,还可通过一个使能引脚来关断 LTC5552。当停用时,此器件仅吸收 100μA 的最大待机电流。也可直接驱动该使能引脚以在不到 0.2μs 的时间内快速接通和关断器件,从而支持时分双工 (TDD) 或突发模式型发送器和接收器。LTC5552 的千片批购价为每片 22.00 美元,已开始提供样品和生产供货。

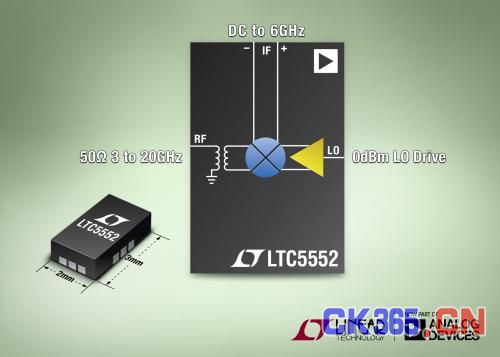

照片说明:超宽带 3GHz 至 20GHz 高线性度混频器具备 0dBm LO 驱动
