英飞凌推面向LED驱动器的高效NFC编程方法,可用于LED照明

2019-10-15 16:12 企业新闻   来源:RFID世界网

导读为了快速而又经济高效地对LED 驱动器进行NFC编程,英飞凌科技股份公司开发出了NFC-PWM 系列NLM0011和 NLM0010解决方案

为了快速而又经济高效地对LED 驱动器进行NFC编程,英飞凌科技股份公司开发出了NFC-PWM 系列NLM0011和 NLM0010解决方案。NFC编程是一项新兴技术,旨在使用非接触式NFC接口来取代劳动密集型“插入式电阻”电流设定方式。它通过在生产线中进行自动化编程,来提高运营效率,同时还为价值链带来了巨大的灵活性。通过这种方法,减少了LED驱动器的类型,让LED模块的选择变得更简单,同时还可实现末端配置。

NLM0011和 NLM0010是NFC无线配置IC,具有可配置PWM输出,主要用于LED应用。它们直接利用PWM信号来控制模拟驱动IC,从而实现经济高效的NFC编程。与基于微控制器的解决方案相比,具有明显优势,可降低BOM成本。

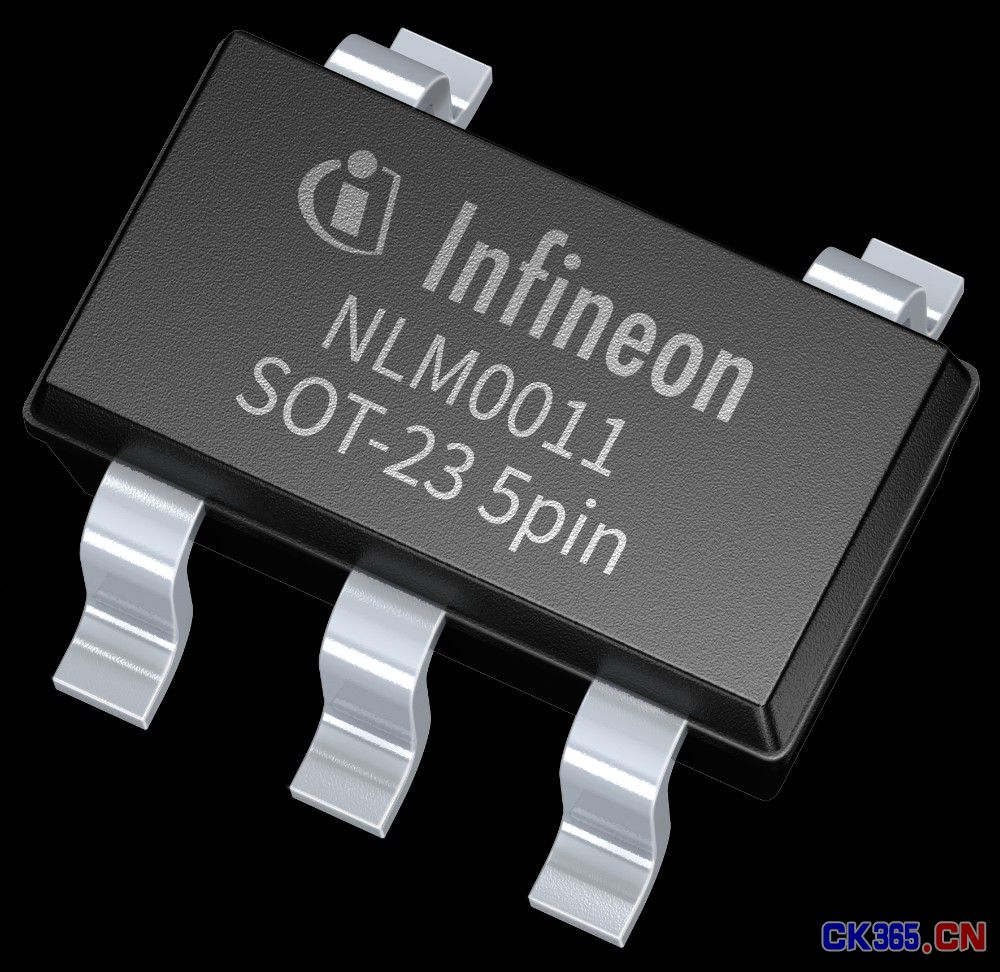

NLM0011






NLM0010

这两款器件都支持无源模式和有源模式两种运行模式。在无源模式下,LED驱动器模块不通电,通过NFC接口对PWM相关数据进行无线配置。在有源模式下,一旦VCC 电源通电,它就会根据储存的参数产生PWM输出。然后利用外部R/C滤波器,将PWM信号转换为所需的直流电压,用于控制LED驱动器的电流输出。

NLM0011的另一个亮点在于它拥有恒定流明输出(constant lumen output,CLO)功能,该功能通过自动调节LED电流,来适应LED灯珠的老化特性,进而补偿LED模块光通量的下降(老化效应)。利用集成的运行时间计数器(OTC)和CLO表中存储的LED灯珠退化曲线,NLM0011可自动调整PWM的占空比,从而对LED灯珠退化进行补偿。

它们完美匹配主流的模拟驱动IC,无需另外开发软件,就能轻松兼容现有设计,取代“插入式电阻”的电流配置方式。这些器件还具备非易失性存储器(NVM),可存储UID(唯一标识数据)和20字节用户数据。

该解决方案与现有模拟LED驱动器设计以及模块驱动器接口特别兴趣小组(MD-SIG)的NFC编程规范相兼容。除了LED电源应用,NFC-PWM系列还可用于电机控制和SMPS等应用。
