一、电阻阻值的色环表示法
1、颜色和数字的对应关系：
注意：金、银在第四环出现时,它们代表误差,金代表 5 %,银代表 10 %;而在第三环出现时,金代表 0.1 ,银代表 0.01 。请看下例。
2、“四色环”读数规则：
第一,二环表示两位有效数字,第三环表示数字后面添加“ 0 ”的个数。如：

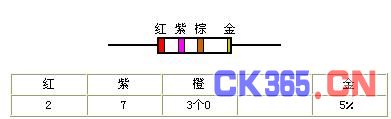

例 1 ：
阻值：27后面添加“3个0”即 27000 欧,误差 5%

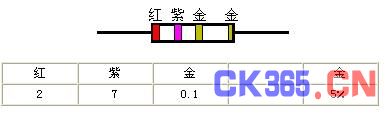

例2： 如果第 3 环是金色
阻值： 27 小数点向前移1位,即 2.7 欧姆 ,误差 5%

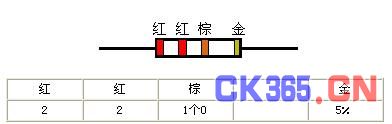

例3：
阻值：22后面添加1个0即220欧姆, 误差 5%

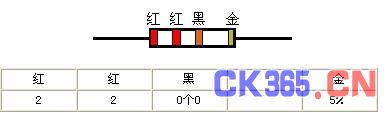

例 4：
例4所表示的阻值为 22 欧。第三环“黑色”表示“ 0 个零 ”,也就是表示数字后面 不添加 0 。
实际上,第三环用数学形式表达就是 10 的 N次方的倍率,前面的情况分别可写作：
27×103=27000
22×101=220
22×10°=22
1000 欧 =1 千欧, 1000 千欧 =1 兆欧。欧,即欧姆,符号是 Ω ;千欧： ΚΩ; 兆欧： M Ω 。
3 、“五色环”读数规则：
第一、二、三环表示三位数字,第四环表示数字后面“ 0 ”的个数,第五环表示精度。现在市场上逐步以五色环为主,而且第五环精度的表示方法目前实际使用和过去有关规定不同,一般用棕色表示误差 1 %。举例如下：

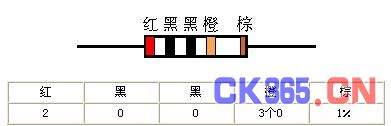

例5：
这个电阻的阻值： 200000 欧姆= 200K 误差 1 %
例6：
绿= 5 ,棕= 1 ,黑= 0 ,银= 0.01 ,于是
阻值= 510 × 0.01=5.1Ω
二 电容器容量的表示方法
电容器容量的基本单位是“法拉”( F ),1法拉的 1/1000000 (百万分之一)是1微法( μ F ),1微法的 1/1000000 是 1pF ( 1微微法,或1皮法 )。它们之间的关系是百万(或称 10 的 6 次方)进位关系。
我们常用的电容有：
1、 电介电容：多数在 1 μ F 以上,直接用数字表示。如： 4.7 μ F 、 100 μ F 、 220 μ F 等等。这种电容的两极有正负之分,长脚是正极。
2、瓷片电容：多数在 1 μ F 以下,直接用数字表示。如： 10 、 22 、 0.047 、 0.1 等等,这里要注意的是单位。凡用整数表示的,单位默认 pF ;凡用小数表示的,单位默认 μ F 。如以上例子中,分别是 10P 、 22P 、 0.047 μ F 、 220 μ F 等。
现在国际上流行另一种类似色环电阻的表示方法(单位默认 pF )：
如：“ 473 ”即 47 000 pF=0.047 μ F
“ 103 ”即 10 000 pF=0.01 μ F 等等,
“ XXX” 第一、二个数字是有效数字,第三个数字代表后面添加 0 的个数。这种表示法已经相当普遍。
