无线路由器一、二、三根天线有什么区别?

   日期:2014-05-29
核心提示:“天线越多覆盖越广,天线越多信号越强,总之天线越多路由就越好”——觉得很“常识”的朋友可以继续往下看正文了,觉得小编弱爆了小编是那个什么的估计也不会点进来。还是那句话,我们的干货帖大多数是为了扫盲,欢迎各位大神补充、指正。

“天线越多覆盖越广,天线越多信号越强,总之天线越多路由就越好”——觉得很“常识”的朋友可以继续往下看正文了,觉得小编弱爆了小编是那个什么的估计也不会点进来。还是那句话,我们的干货帖大多数是为了扫盲,欢迎各位大神补充、指正。

首先,大家也应该注意到了,老一代无线路由器的天线肯定不会超过一根,这里的“老一代”指的是802.11n协议以前的802.11a/b/g路由,老的 54M产品就只有一根天线。这样的话,802.11n显然成了一条分水岭,也是从那时开始天线不再只有孤零零的一根(1t1r的150M是个例外),那到 底是怎么一回事?这里我们就要提到一项11n协议之后才得到具体应用的多天线技术,也是无线通信领域一项非常重要的技术——MIMO(Multiple- Input Multiple-Output,多入多出)



1



先来看个例子,有人说,为什么我买了一个最新款的3天线支持802.11ac协议的无线路由器,结果信号强度、覆盖范围甚至连速度都没上去呢?天线不够?告 诉你,300根也没用,检查一下你用的接受终端支不支持AC协议吧。比如你用的iPhone 3,这手机可只支持11a/b/g连11n都谈不上,那么即便是你给这货拆了加几根天线也没用。怎么解决?加装AC网卡或者换终端,总之别再跟天线上较劲。

为什么这样说?首先,Wi-Fi应用的环境是室内,我们常用的802.11系列协议也是针对这种条件来建立的。由于发射端到接收端之间 存在各种各样的障碍物,收发时几乎不存在直射信号的可能。那怎么办?我们管这个办法叫做多径传输,也叫多径效应。多径,从字面上也很好理解,就是把增加传 输途径。



2



那么问题来了,既然是多径,传输的路程就有长有短,有的可能是从桌子反射过来的,有的可能是穿墙的,这些携带相同信息但是拥有不同相位的信号辗转最终一起汇 集到接收端上。现代通信用的是存储转发的分组交换,也叫包交换,传输的是码(Symbol)。由于障碍产生不同的传输时延,就造成了码间干扰 ISI(InterSymbolInterference)。为了避免ISI,通信的带宽就必须小于可容忍时延的倒数。



3



对于802.11a/b/g 20MHz的带宽,最大时延为50ns,多径条件下无ISI的传输半径为15m。在IEEE802.11协议中我们可以看到,这个值最大范围是35m,这 是协议中还有误码重传等各种手段保证通信,并不是说有一点ISI就完全不能工作。这样的话你会发现,对于802.11a/b/g协议,即使加装再多的天线 也没有任何意义。假设这些天线可以同时工作,反而会使多径效应更加恶劣。

后面的大家看不进去也没有关系,总之,无线路由器的发射范围是这个IEEE802.11协议决定的,而非单纯的看天线。

小结

说了这么多,单天线路由、双天线路由、三线四线甚至更多究竟有没有区别?有,但对于实际使用过程中的影响并不大,这包括信号覆盖、信号强度,天线多速度快就 更是无稽之谈了。抛开已经很少见的单天线,剩下的“多天线”都只是实现MIMO技术的“介质”或者说是“工具”,区别在于使用的架构不同而已:常见的双天 线产品主要用1T2R或2T2R,三天线产品则用到的是2T3R或3T3R。

理论上,增加天线数量会减少信号覆盖盲点,但我们通过大量的评 测证实,这种差异在普通家庭环境中完全可以忽略不计。而且,就像内置天线不输外置一样,三天线覆盖不如双天线的情况也绝非个例,说到底产品质量也是一个重 要因素。至于信号强度和“穿墙”则取决于发射功率,这个东西工信部作过规定,不得高于20dBm(即100mW),“天线越多信号越强”也就不攻自破了。 最后的结论就是,只要路由采用了有效的MIMO技术,无须在意天线数量。



31



接下来一页我们会进一步深入了解MIMO技术的神奇,内容可能有些生涩,有兴趣的可以再看一下。

MIMO技术

搜各种百科资料IEEE802.11词条,我们可以读到,从802.11n开始,数据传输速率或者说承载的数据量有了很大的提升。首先,802.11n有了 40MHz模式,然而按照之前的理论,它的发射范围应该因此降低一半才对,但事实上数据反而提升了一倍(70m),这又是怎么一回事?



4



这就要得益于MIMO技术了,刚才我们讨论的种种手段都是为了对抗恶劣的多径环境,但是多径有没有好的一面呢?事实上,MIMO也是基于多径的,我们称之为 空间多样性。多天线的应用有很多种技术手段,这里简单介绍两种:波束成型(Beamforming)和时空分组码(主要介绍 Alamouti'scode)。这两种技术的优点是不需要多个接收天线。尤其是Alamouti码,连信道信息都不用,只用数学运算就可以利用两根天线 实现3dB的增益,很赞对吧。

而不需要多个接收天线的优点在于并不是所有设备都能装上多天线。为了避免旁瓣辐射(天线方向图上,最大辐射波 束叫做主瓣,主瓣旁边的小波束叫做旁瓣),满足空间上的采样定理,一般以发送信号之一半波长作为实体的天线间距。无论是GSM信号 1.8GHz,1.9GHz还是Wi-Fi信号的2.4GHz,我们暂取2GHz便于计算,半波长为7.5cm。所以,我们看到的路由器上天线的距离大多 如此,也正是因此,我们很难在手机上安装多个天线。

波束成型(Beamforming):借由多根天线 产生一个具有指向性的波束,将能量集中在想要传输的方向,增加信号传输品质,并减少与其他用户间的干扰。我们可以简单笼统地这样理解天线的指向性:假设全 指向性天线功率为1,范围只有180度的指向性天线功率可以达到2。于是我们可以用4根90度的天线在理论上提高4倍的功率。波束成型的另外一种模式是通 过信道估算接收端的方位,然后有指向性的针对该点发射,提高发射功率(类似于聚光的手电筒,范围越小,光越亮)。智能天线技术的前身就是波束成型。



5

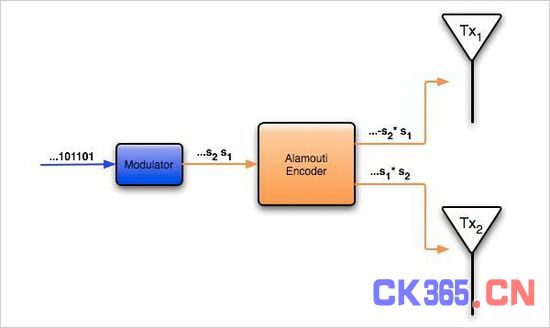

空时分组码(Space-Time Block Code,即STBC): 在多天线上的不同时刻发送不同信息来提高数据可靠性。Alamouti码是空时分组码里最简单的一种。为了传输d1d2两个码,在两根天线1,2上分别发 送d1,-d2*和d2,d1*。由于多径,我们假设两根天线的信道分别为h1h2,于是第一时刻接收端收到的信息r1=d1h1+d2h2,之后接收的 信息r2=-d2*h1+d1*h2。接收到的这个2维方阵只要乘以信道,就可得到d1d2的信息了。看不懂没关系,总之呢就是Alamouti找到一组 正交的码率为2 2矩阵,用这种方式在两根天线上发射可以互不影响;可以用一根天线接收,经过数学运算以后得到发射信息的方法。



6



其他的MIMO呢,在概念上可能比较好理解,比如2个发射天线t1t2分别对两个接收天线r1r2发射,那么相当于两拨人同时干活,速度提升2倍等等。但是 实际实现起来一方面在硬件上需要多个接收天线,另一方面需要信道估计等通信算法,那都是非常复杂,并且耗时耗硬件的计算了。

讲上面两种技术 实际上是MISO(Multiple-Input Single-Output)的方法,也是想从另外一个方面证明,天线多了不代表他们能一起干活。100年前人们就知道天线越多越好越大越好了,但是天才 的Alamouti码1998年才被提出来多天线技术的802.11n协议2009年才开始应用。



61



20年前,人们用OFDM(Orthogonal Frequency Division Multiplexing,即正交频分复用,多载波调制的一种技术)对抗由于城市间或室内障碍太多造成的多径衰落,而如今我们已经开始利用多径来提高通信 质量。这是技术上突飞猛进的发展,而不是简单的“想当然”就可以实现的。

写在最后

MIMO本身就是一个时变的、不平稳的多入多出系统。关于MIMO的研究,是一个世界性课题,留下的疑问还有很多,同样的问题学术上甚至也会出现不同的说法。不 过,对于一般消费者大可不必深究,认清了开头第一页我们讲的“误区”,知道路由天线是个“工具”,普通家庭双天线足以,选购时看清产品规格,不要被商家误导。
