N沟道增强型MOS管双向低频开关电路

2014-05-30 14:55:14

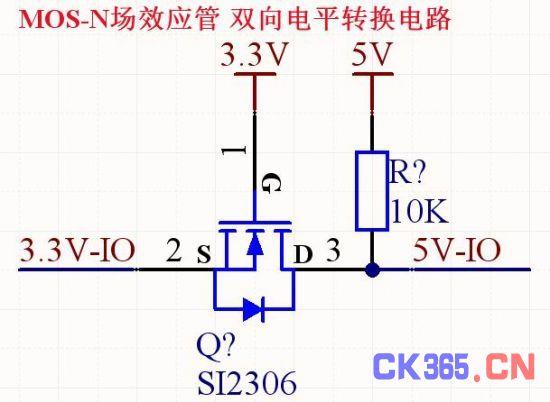

MOS-N 场效应管 双向电平转换电路 -- 适用于低频信号电平转换的简单应用





(原文件名:MOS-N 场效应管 双向电平转换电路.jpg)

如上图所示,是 MOS-N 场效应管 双向电平转换电路

双向传输原理:

为了方便讲述,定义 3.3V 为 A 端,5.0V 为 B 端。

A端输出低电平时(0V) ,MOS管导通,B端输出是低电平(0V)

A端输出高电平时(3.3V),MOS管截至,B端输出是高电平(5V)

A端输出高阻时(OC) ,MOS管截至,B端输出是高电平(5V)

B端输出低电平时(0V) ,MOS管内的二极管导通,从而使MOS管导通,A端输出是低电平(0V)

B端输出高电平时(5V) ,MOS管截至,A端输出是高电平(3.3V)

B端输出高阻时(OC) ,MOS管截至,A端输出是高电平(3.3V)

优点:

1、适用于低频信号电平转换,价格低廉。

2、导通后,压降比三极管小。

3、正反向双向导通,相当于机械开关。

4、电压型驱动,当然也需要一定的驱动电流,而且有的应用也许比三极管大。

[整理编辑:CK365测控网]
