双向QC3.0快充移动电源完整解决方案

   日期:2016-03-22
核心提示:智能手机的电池容量愈来愈大,除了省电能力外,充电速度更成为用户愈来愈重视的特点。高通(Qualcomm)的 Quick Charge 快充技术已成为业界的典范之一,继 Quick Charge 2.0 规格后,最新推出的 Quick Charge 3.0 技术(简称 QC3.0),一般手机只需充电约 35 分钟,电量即可从 0% 增至 80%;而没有使用 Quick Charge 技术的传统行动装置,则可能需花费约 1.5 小时的时间。

智能手机的电池容量愈来愈大,除了省电能力外,充电速度更成为用户愈来愈重视的特点。高通(Qualcomm)的 Quick Charge 快充技术已成为业界的典范之一,继 Quick Charge 2.0 规格后,最新推出的 Quick Charge 3.0 技术(简称 QC3.0),一般手机只需充电约 35 分钟,电量即可从 0% 增至 80%;而没有使用 Quick Charge 技术的传统行动装置,则可能需花费约 1.5 小时的时间。

QC3.0 可向下兼容于先前的 Quick Charge 版本,并且可支持最新的 USB Type-C 接头;它在充电选择上面更具弹性,QC2.0 提供了 5V / 9V / 12V / 20V 四种电压选择,而 QC3.0 则以每 200mV 为增量,于 3.6V 至 20V 的电压范围内,提供不同电压的弹性选择。这让手机选择最适合的电压达到理想充电电流,进而将电能损耗最小化、提升充电效率并改善热表现。

友尚此次推出的移动电源方案双向皆采用QC3.0快充技术,内建高通自家的SMB1351输入充电IC,搭配QC3.0适配器输入对移动电源做快速充电;输出采用安森美 (ON) 的QC3.0识别IC NCP4371,结合MPS的功率IC MP3428,提供18W功率的QC3.0快速充电输出。

【方案功能】

本移动电源方案可同时输出两组电源,一组为QC3.0输出,另一组为固定5V输出,可同时对两支手机充电。QC3.0输出最大功率达18W,输出电压范围最小为3.6V,最高为12V;固定5V输出最大功率为10W。

移动电源输入除适用一般5V适配器外,最大特点是支持QC3.0适配器,让移动电源本身电池也具备快充功能,最大充电电流更高达4.5A,可于半小时内让移动电源充电达80%电量。

MCU内建程序包含充、放电灯号显示、电量显示与相关保护功能。

【方案特色】(包含方案之优势、特色)

Micro USB输入:QC3.0, 3.6V~12V@18W

USB Type A输出1:QC3.0, 3.6V~12V@18W

USB Type A输出2:5V@2A

4 times faster than conventional charging

30 minutes to 80% full capacity

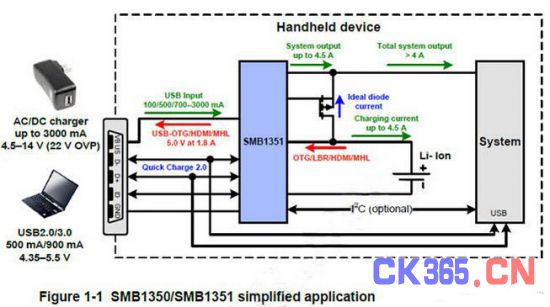

Charge IC: Programmable single cell Li-Ion battery charger: Qualcomm SMB1351, feature:



QC3.0 HVDCP Controller: ON NCP4371, feature:



Boost DC/DC Converter 1 for QC3.0 Output: MPS MP3428

Boost DC/DC Converter 2 for 5V/2A Output: MPS MP3422

MCU:, 32bit Cortex M0, ST micro STM32F030F6

Battery protection IC: Diodes AP9101C

LDO:ON NCP4586

【展示板照片】



展示板照片(正面)
