艾德克斯IT6400系列在磁保持继电器方面的应用

艾德克斯 2018-05-31 10:47:16

[导读] 磁保持继电器是近几年发展起来的一种新型的继电器,也是一种自动开关。和其他电磁继电器一样,对电路起着自动接通和切断作用。所不同的是,磁保持继电器的常闭或常开状态完全是依赖永久磁钢的作用,其开关状态的转换是靠一定宽度的脉冲电信号触发而完成的。

磁保持继电器是近几年发展起来的一种新型的继电器,也是一种自动开关。和其他电磁继电器一样,对电路起着自动接通和切断作用。所不同的是,磁保持继电器的常闭或常开状态完全是依赖永久磁钢的作用,其开关状态的转换是靠一定宽度的脉冲电信号触发而完成的。磁保持继电器分为单相和三相。据有关资料介绍,目前市场上的磁保持继电器的触点转换电流最大可达150A;控制线圈电压分为DC9V、DC12V等。一般电器寿命10000次;机械寿命1000000次;触点接触压降<100mV。因此,具有省电、性能稳定、体积小、承载能力大,比一般电磁继电器性能优越的特点。

根据继电器的型号不同,可以是交流电压,也可以是直流电压。

下面我们主要介绍一款需要直流电压供电的磁保持继电器的测试方法。


图1 磁保持继电器内部图

1. IT6400 系列LIST功能

IT6400系列是四象限电源,具有list功能,可按照程序所编的电压电流值输出。

单通道最大输出功率150W,电压最大可达±60V,电流最大±10A,双极性双范围输出。

2. LIST功能实测案例

以下是测试要求:

磁保持继电器的老化测试,就是重复让产品断开和闭合,进行老化测试。

脉冲波形:+4.5V,500ms→0V,500ms→-4.5V,500ms→0V,500ms

测试磁保持继电器的吸合电压和释放电压。一般采用步进增大或者减小电压值的方法去测试。

电压上升阶梯波形:1V为初始值,0.1V,100ms进行升压,直至产品动作;再以-1V为初始值,-0.1V,100ms进行升压,直至产品动作。

下面我们以第一个测试要求为例进行实测演示,实现方式:用IT6400 list模式。可采用IT6400面板操作或者IT9000上位机软件测试(编程界面详见图2,实测图和波形图详见图3)

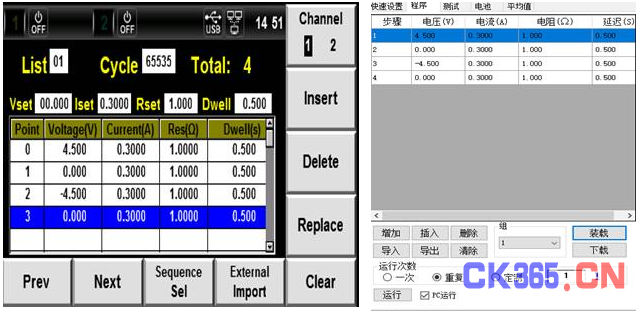

图2 上位机软件IT9000和IT6400面板LIST编程

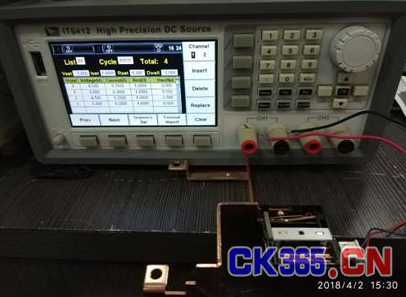

图3 IT6400实测图

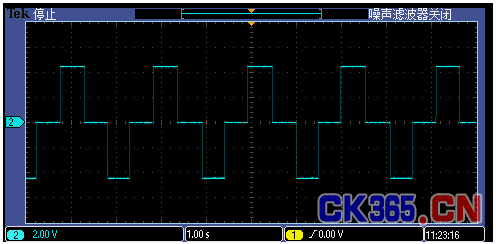

图4实测波形图

艾德克斯IT6400系列电源因其独特的电流双极性设计,具备电池充电、电池放电、电池模拟等一系列强大的电池测试功能,同时超快的动态响应时间、超高的电流解析度,能为便携式电池供电产品测试、移动电源测试及电池测试等提供高精度高可靠性的测试方案。一台仪器可实现多种用途,精简测试设备,优化测试流程。
