电路识图:基本单元电路

2014-06-05 14:33:06


一、电源电路

电子电路中的电源一般是低压直流电,所以要想从 220 伏市电变换成直流电,应该220 伏交流变成低压交流电 , 再用整流电路变成脉动的直流电 , 最后用滤波电路滤除脉流电中的交流成分后才能得到直流电。有的电子设备对电源的质量要求很高, 所以有需要再增加一个稳压电路。

交流——>变压——>整流——>滤波(得到不稳压直流)——>稳压管——>稳压直流

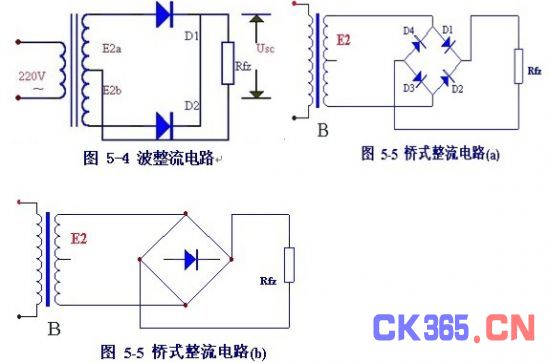

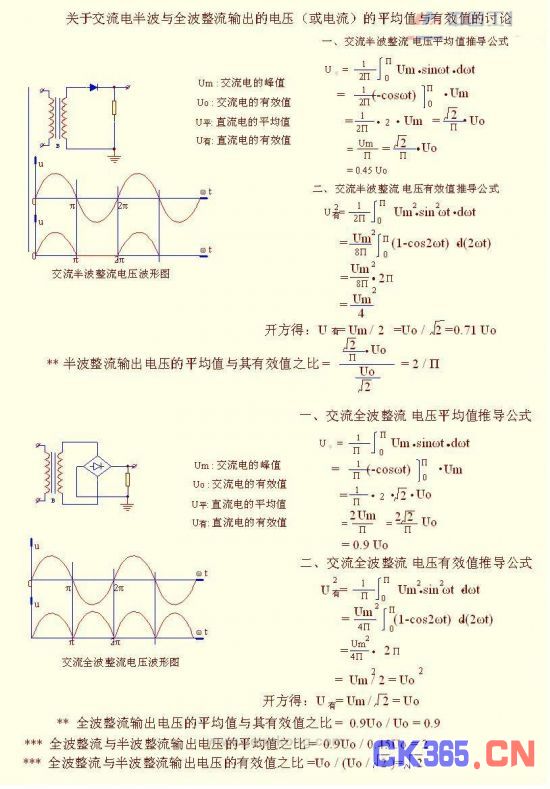

二、整流电路









三 滤波电路

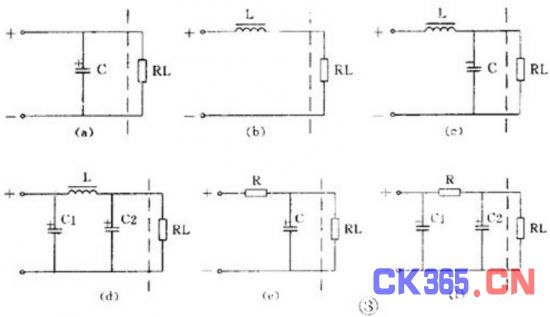

( 1 )电容滤波

把电容器和负载并联,如图 3 ( a ) ,正半周时电容被充电,负半周时电容放电,就

可使负载上得到平滑的直流电。





( 2 )电感滤波

把电感和负载串联起来,如图 3 ( b ) ,也能滤除脉动电流中的交流成分。当通过电感线圈的电流增大时,电感线圈产生的自感电动势与电流方向相反,阻止电流的增加,同时将一部分电能转化成磁场能存储于电感之中;当通过电感线圈的电流减小时,自感电动势与电流方向相同,阻止电流的减小,同时释放出存储的能量,以补偿电流的减小。因此经电感滤波后,不但负载电流及电压的脉动减小,波形变得平滑,而且整流二极管的导通角增大。

( 3 ) L 、 C 滤波

用 1 个电感和 1 个电容组成的滤波电路因为象一个倒写的字母 “ L ” , 被称为 L 型 ,见图 3 ( c ) 。用 1 个电感和 2 个电容的滤波电路因为象字母 “ π ” ,被称为 π 型 ,

见图 3 ( d ) ,这是滤波效果较好的电路。

( 4 ) RC 滤波

电感器 的成本高、体积大,所以在电流不太大的电子电路中常用电阻器取代电感器而组成RC 滤波电路。同样,它也有L 型,见图3 ( e ) ; π 型,见图3 ( f ) 。
