高速数字系统的滤波电容容值该如何确定?

   日期:2016-01-18
核心提示:我们在电源滤波电路上可以看到各种各样的电容,100uF,10uF,100nF,10nF不同的容值,那么这些参数是如何确定的?数字电路要运行稳定可靠,电源一定要”干净“,并且能量补充一定要及时,也就是滤波去耦一定要好。什么是滤波去耦,简单的说就是在芯片不需要电流的时候存储能量,在你需要电流的时候我又能及时的补充能量。不要跟我说这个职责不是DCDC、LDO的吗,对,在低频的时候它们可以搞定,但高速的数字系统就不一样了。

我们在电源滤波电路上可以看到各种各样的电容,100uF,10uF,100nF,10nF不同的容值,那么这些参数是如何确定的?

数字电路要运行稳定可靠,电源一定要”干净“,并且能量补充一定要及时,也就是滤波去耦一定要好。什么是滤波去耦,简单的说就是在芯片不需要电流的时候存储能量,在你需要电流的时候我又能及时的补充能量。不要跟我说这个职责不是DCDC、LDO的吗,对,在低频的时候它们可以搞定,但高速的数字系统就不一样了。



先来看看电容,电容的作用简单的说就是存储电荷。我们都知道在电源中要加电容滤波,在每个芯片的电源脚放置一个0.1uF的电容去耦。等等,怎么我看到要些板子芯片的电源脚旁边的电容是0.1uF的或者0.01uF的,有什么讲究吗。要搞懂这个道道就要了解电容的实际特性。理想的电容它只是一个电荷的存储器,即C。而实际制造出来的电容却不是那么简单,分析电源完整性的时候我们常用的电容模型如下图所示。



图中ESR是电容的串联等效电阻,ESL是电容的串联等效电感,C才是真正的理想电容。ESR和ESL是由电容的制造工艺和材料决定的,没法消除。那这两个东西对电路有什么影响。ESR影响电源的纹波,ESL影响电容的滤波频率特性。

我们知道电容的容抗Zc=1/ωC,电感的感抗Zl=ωL,( ω=2πf),实际电容的复阻抗为Z=ESR+jωL-1/jωC= ESR+j2πf L-1/j2πf C。可见当频率很低的时候是电容起作用,而频率高到一定的时候电感的作用就不可忽视了,再高的时候电感就起主导作用了。电容就失去滤波的作用了。所以记住,高频的时候电容就不是单纯的电容了。实际电容的滤波曲线如下图所示。



上面说了电容的等效串联电感是电容的制造工艺和材料决定的,实际的贴片陶瓷电容的ESL从零点几nH到几个nH,封装越小ESL就越小。

从上面电容的滤波曲线上我们还看出并不是平坦的,它像一个’V’,也就是说有选频特性,在时候我们希望它是越平越好(前级的板级滤波),而有时候希望它越越尖越好(滤波或陷波)。影响这个特性的是电容的品质因素Q, Q=1/ωCESR,ESR越大,Q就越小,曲线就越平坦,反之ESR越小,Q就越大,曲线就越尖。通常钽电容和铝电解有比较小的ESL,而ESR大,所以钽电容和铝电解具有很宽的有效频率范围,非常适合前级的板级滤波。也就是在DCDC或者LDO的输入级常常用较大容量的钽电容来滤波。而在靠近芯片的地方放一些10uF和0.1uF的电容来去耦,陶瓷电容有很低的ESR。

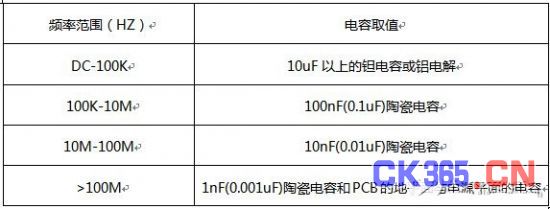

说了那么多,那到底我们在靠近芯片的管脚处放置0.1uF还是0.01uF,下面列出来给大家参考。



所以,以后不要见到什么都放0.1uF的电容,有些高速系统中这些0.1uF的电容根本就起不了作用。
