BJT的驱动器及电路

   日期:2010-03-03     来源:互联网

BJT的驱动器及电路

基极驱动电流的波形。开通时要有较高的基极驱动电流强触发,以减短开通时间。
BJT开通后在通态下基极电流要适当的减小,以减小通态基-射结损耗,同时使BJT不至于饱和导通。饱和导通时其关断时间比临界饱和时间长的多,不利于关断
关断时施加反向基极电流,可进一步缩短关断时间
断态时最好外加反向的基-射电压,能增加阻断电压的能力

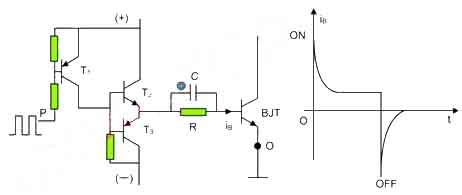

输入端P为低电平时,T1通,T2通,驱动BJT,使其导通
输入端为高电平时,T1断,T3通,C经T3放电,形成BJT关断所需的关断电流,使其关断。

P点有正信号输入时,反相器输出B点电位为0,LT1导通,A点为正电位,经R1向T1提供基极电流使T1导通,为BJT提供+IB。
当P点无输入信号时,LT2导通, A点为负电位,T2导通,电容C经T2、R2放电,为BJT提供关断电流-IB,使其关断。
