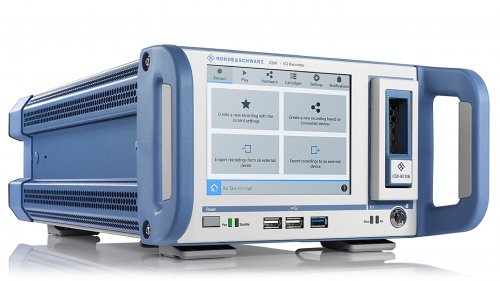

R&S IQW100宽带I/Q数据记录仪可满足从外场到实验室测试需求的中端仪表

2020-04-26 20:32 新产品   来源:罗德与施瓦茨

导读R&S FSV是罗德与施瓦茨公司有史以来最畅销的中端频谱分析仪,对许多使用R&S FSV以及R&S SMBV100A或R&S SGT100A矢量信号发生器的全球用户来说,现在他们可以借助R&S IQW100在实验室模拟外场真实的测试环境。R&S IQW100的典型应用包括蜂窝通信、EME、GNSS或广播、电视的信号测试。

R&S IQW100将真实条件下的信号带入实验室,以模拟真实世界的测试环境,并与选定的中端R&S信号分析仪和发生器结合使用。罗德与施瓦茨在2018年成功推出支持高端R&S设备的高端R&S IQW宽带I/Q数据记录仪,现在推出的R&S IQW100支持记录和回放带宽高达200 MHz、采样率高达250 MS/s的信号。



R&S FSV是罗德与施瓦茨公司有史以来最畅销的中端频谱分析仪,对许多使用R&S FSV以及R&S SMBV100A或R&S SGT100A矢量信号发生器的全球用户来说,现在他们可以借助R&S IQW100在实验室模拟外场真实的测试环境。R&S IQW100的典型应用包括蜂窝通信、EME、GNSS或广播、电视的信号测试。

用户可以记录分析仪在任何选定的环境中采集的信号,然后使用信号发生器回放记录的信号。通过所选罗德与施瓦茨设备的标准数字I/Q接口,可将分析仪获取的信号传输给R&S IQW100,并存储为IQ数据。为了回放记录的信号,再次将数据通过相同的罗德与施瓦茨标准数字I/Q接口传输给信号发生器。支持的信号最大带宽为160 MHz,采样率高达200 MS/s,适用于所有WLAN/WiFi信号以及当前商业用途中的所有移动标准。

R&S IQW100还可以与高端R&S FSW信号与频谱分析仪以及R&S SMW200A矢量信号发生器一起使用。除了标准的罗德与施瓦茨数字I/Q接口外,R&S IQW100还包括R&S HS DIG IQ高速接口,高端分析仪和发生器也支持该接口。对于高端设备,支持的最大带宽为200 MHz,采样率高达250 MS/s。

R&S IQW和R&S IQW100通常都是通过LAN网口输入SCPI指令,或者使用基于网络的GUI来自动适应当前屏幕尺寸。另外,也可以使用5.7英寸TFT触摸屏或连接键盘和鼠标在本地进行操作。

有关R&S IQW宽带I/Q数据记录仪的更多信息,请访问:https://www.rohde-schwarz.com/product/iqw
