模块化分布式高速采集与量测方案-iDAQ系列产品

   日期:2022-01-18     来源:研华科技
核心提示:研华发布了一系列新的分布式测试测量数据采集模块——iDAQ系列。iDAQ系列是一个新的模块化DAQ和机箱系列,包括iDAQ-900系列机箱和iDAQ-700和800系列。

研华科技,2022年1月—随着测试测量市场的快速发展,各个领域出现快速增长的技术需求,如电动汽车、5G通信和新型电池等领域,创造了新的测试需求。

研华发布了一系列新的分布式测试测量数据采集模块——iDAQ系列。iDAQ系列是一个新的模块化DAQ和机箱系列,包括iDAQ-900系列机箱和iDAQ-700和800系列。

模块化设计,灵活性好

iDAQ系列将PCI/PCIe卡和USB模块中的传统功能拆分为几个更小的功能单元。与传统的具有固定I/O和功能的多功能卡不同,每个iDAQ模块只有一种功能,如数字输入、模拟输入甚至IEPE输入。客户可以为自己的iDAQ系统选择不同的模块组合和规格,以满足不同的测试和测量场景。

iDAQ-900系列

支持热插拔

iDAQ模块支持热插拔,维护非常简单。当一个iDAQ模块集成在一台作为测量设备的机器上时,在长时间的持续使用后,可能会由于现场原因产生损坏。热插拔是在不中断模块运行的情况下,对损坏的模块进行更换,避免了对关键设备(如需要持续运行的服务器)进行关机重启的麻烦。

此外,在实验室场景中,测量信号类型可以根据实际需要根据测试程序的不同而变化,因此DAQ系统的热插拔功能非常有助于实验室技术人员根据项目需求交换模块。

精确的时间同步和简化的布线

iDAQ-900系列机箱通过背板提供快速总线接入,实现iDAQ各模块之间的连接。定时信号中有触发器和同步时钟,控制测量周期何时开始和停止,以及采集速度。每个DAQ模块都可以通过总线使用相同的时钟和触发器事件进行同步。

在背板总线的顶部,iDAQ-900机箱中的可编程功能引脚(PFP)提供了一个时钟控制接口。

DAQ模块可以配置为输入或输出信号类型,也可以配置为单脉冲或时钟类型。这为需要与外部设备同步的现场应用程序提供了很大的灵活性,或者由其他设备简单地用脉冲触发。

坚固的设计对抗恶劣环境

三个因素使iDAQ系统坚固耐用:抗振动,抗EMC,宽范围的温度运行。整个组件在5Grms随机振动和30G冲击测试下进行测试,这些测试旨在承受最极端的振动场景。iDAQ系列采用铝合金外壳,具有更好的EMC性能。最后,工作温度范围是-20 - 60°C,这将使它很好地适应不仅是大多数工厂,而且许多户外环境。iDAQ系统的设计可以在大多数工厂和室外环境中24/7运行。

多个接口,一个SDK

iDAQ-900机箱根据安装的模块提供不同的连通性解决方案。例如,iDAQ-934是带有4个iDAQ槽的USB 3.0机箱,iDAQ-964是AMAX边缘控制器的机箱扩展。

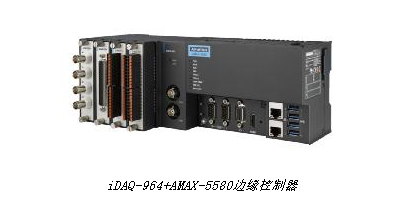

iDAQ-964+AMAX-5580边缘控制器

iDAQ系统依赖于DAQNavi/SDK作为开发包,研华还发布了Python SDK,以便客户可以快速构建测试他们的解决方案并证明其可靠性,此系统将是未来需要面对DAQ测试挑战的测试和测量场景的理想选择。

关于研华 –研华科技成立于1983年,以“智能地球的推手”作为企业品牌愿景,一直专注于工业物联网嵌入式物联网及智慧城市三大市场。为迎接物联网、大数据与人工智能的大趋势,研华提出以边缘智能和WISE-PaaS工业云平台为核心的物联网软、硬件解决方案,协助客户伙伴串接产业链。研华业务分布全球27个国家,拥有约8,300名员工,凭借强大的技术服务及营销网络,为客户提供本土化响应的便捷服务。此外,研华积极推进产业伙伴共创,加速AIoT生态圈布建与发展。
