CAN总线标准接口与布线规范

2017-05-12 09:31:42

[导读] 工业4.0时代已经到来,基于自主优先级仲裁和错误重发机制的CAN总线应用十分广泛,相同的各种总线故障和问题也十分困扰工程师,其实最好的解决办法就是产品前期设计要相对的严谨,今天主要带大家熟悉CAN总线的常用接口和布线规范。

工业4.0时代已经到来,基于自主优先级仲裁和错误重发机制的CAN总线应用十分广泛,相同的各种总线故障和问题也十分困扰工程师,其实最好的解决办法就是产品前期设计要相对的严谨,今天主要带大家熟悉CAN总线的常用接口和布线规范。

随着CAN总线技术的应用愈发广泛,不仅涉及汽车电子轨道交通,还包括医疗器械、工业控制、智能家居和机器人网络互联等,当然我们的工程师也被各种奇葩的总线问题困扰,与其后期解决问题,不如前期有效规避。

一、常见的CAN总线标准接口

CAN总线接口已经在CIA出版的标准CIA 303_1进行明确规定,熟知接口定义有助于提高自身产品和其它设备兼容性。

1.DB_9端子

图 1 DB_9接口定义

图1一般工业中最常用的9针D-Sub连接器,分公头和母头,这里值得一提的是引脚6和9在标准中也是定义了功能的,9定义为收发器/光耦合器的正极电源,但在工业领域常常会有所变化,6和9也常用做CAN设备电源电压的输入引脚,但这种技术局限性较大,因为通过引脚运输到的电流非常有限,参考标准CIA 303_1。

2.OPEN_5端子

图 2 Open_5接口定义

图2是Open_5形式的接口定义,如果OPEN_4端子的一般使用1-4pin或2-5pin,如果Open_3端子的一般使用的2-4pin,需根据实际情况选择。

3.M12端子

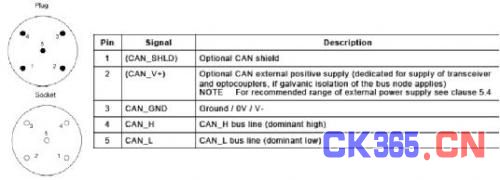

图 3 M12接口定义

图3是M12形式的接口定义,在这里可能没有什么特别需要注意的点,还有就是除了5pin的接口还有8pin、9pin、10pin和12pin的接口,具体的定义不在赘述,可参考标准CIA 303_1。

二、CAN总线布线规范

如果你是一个CAN总线的入门小白,下面的总线布线规范,你可能得收藏起来,在你组网布线的时候时不时拿出来看看,相信对你会非常有帮助。

1.CAN总线布线形式

1)“手牵手”式连接

图 4 “手牵手”式连接

手牵手布线是最基本的一种方式,需要注意的是在布线的时候电阻和电抗分配必须合理,一般要求在首尾两端各配一个120欧的终端电阻,不可只接单端或不接。

2)“T”型连接

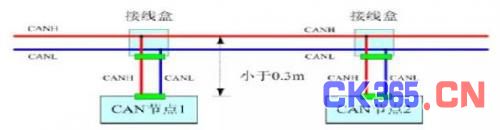

图 5 “T型”连接

“T型连接”的布线方式需要注意的是分支的长度,一般波特率在1M的情况下,分支长度最好不要超过0.3m,如果需要增加分支长度,可以降低通讯速率或者使用(CANbridge+)中继器延长距离,一般情况分支布线的情况符合图 5即可。

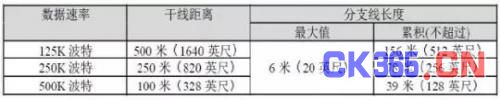

图 6 分支距离和波特率的关系

3)星型拓扑结构

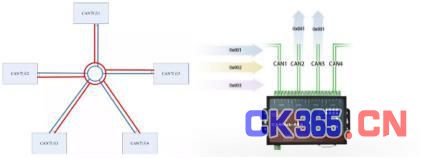

图 7 星型拓扑结构

对于星型拓扑结构来说需要注意的是每个分支的终端电阻的匹配,一般等距离分支终端电阻R=N(分支数)*60即可,如果不等距,需要根据实际情况进行匹配,星型组网一般推荐使用(CANHUB-AS4)集线器,能够有效隔离子网络的干扰,延长通讯距离。

[整理编辑:中国测控网]
