CAN特殊波特率如何计算

EEFOCUS 2017-08-17 10:25:35

[导读] CAN总线采用的是异步串行通信,也就是没有单独的时钟线来保证各个收发器之间时钟的一致,每个收发器是按事先设置的波特率来对总线上的电平进行分位。因此波特率设置准确对CAN总线的稳定通信来说非常重要。

CAN总线采用的是异步串行通信,也就是没有单独的时钟线来保证各个收发器之间时钟的一致,每个收发器是按事先设置的波特率来对总线上的电平进行分位。因此波特率设置准确对CAN总线的稳定通信来说非常重要。

CAN总线里我们可以通过对CAN 节点里的位定时寄存器的控制来实现不同波特率的通信。CAN协议里将一个位时间分为同步段、传播段、相位缓冲段1和相位缓冲段2。每个段的时间长度都可以用一个整数的基本时间单位表示,该基本时间单位由系统的时钟振荡器分频得到。

同步段位于一个位的起始位置,CAN-bus规定跳变沿为同步信号,但是发送节点发送一个位跟接收节点接收到这个位之间存在网络传播延迟,传播段则是为了补偿这段传播延迟,由于采样点位置在相位缓冲段1跟相位缓冲段2之间,通过设置相位缓冲段1和相位缓冲段2的值,可以调整采样点位置,保证每个位采样点一致。缓冲段的长度调节范围则是由同步跳转宽度(SJW)决定。

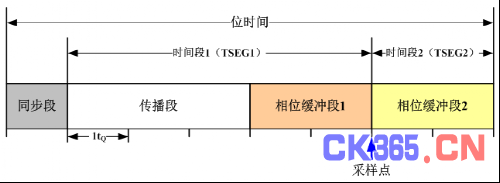

图 1 CAN位时间结构图

简单的了解了CAN总线位时间的分段后,我们来看看一个节点的波特率到底要如何设置。如图2是某ARM内核的CAN位时间特性寄存器 (CAN_BTR)。

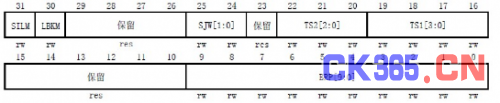

图 2 某ARM内核位时间特性寄存器结构图

SILM(静默模式)跟LBKM(回环模式)用于调试;

SJW:同步跳转宽度;

TS2/TS1:位时间里两个时间段的分配;

BRP:波特率分频器,该区域定义了基本时间单元的长度;

例如某著名车厂CAN通信标准里规定,通信速率为125 kbps时,应该采用单次采样,采样点位置设置在70%~77%之间。其位定时参数取值可见表1与表2。

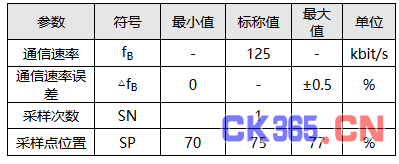

表 1 LS_CAN通信速率与采样点参数

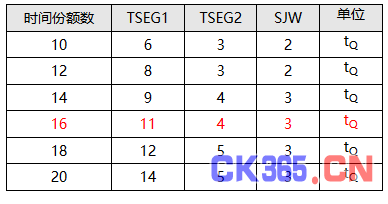

表 2 LS_CAN可选时间份额与同步跳转带宽

采样点:采样点不能太靠前也不能太靠后,否则如果刚好处于一个位的上升沿或者下降沿区间,会造成识别错误,所以根据CIA105的规范,采样点在87.5%左右比较合适。但是一般我们可根据实际情况选取75%~85%之间;

同步跳转宽度(SJW):SJW的值直接影响到重同步时相位缓冲段的可调节的范围,SJW的值可以在1~4之间选择,我们选择3、4可以使总线获得更宽的波特率容忍度;

采样次数:分为单次采样跟三次采样,三次采样在设计之初虽然是为了过滤掉总线上毛刺,但是采用三次采样经常会影响SJW的跳转,所以实际应用中我们一般都会采用单次采样。
